8-104 TS 2plus 8.0 | Transportsteuerung

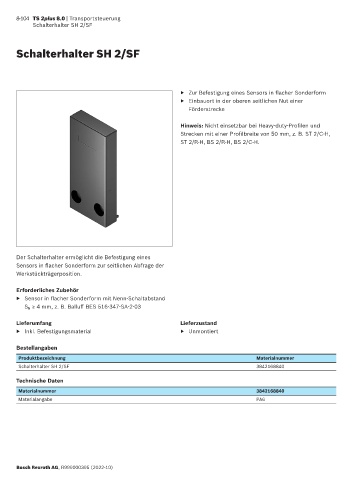

Schalterhalter SH 2/SF
Schalterhalter SH 2/SF
▶ Zur Befestigung eines Sensors in flacher Sonderform
▶ Einbauort in der oberen seitlichen Nut einer
Förderstrecke
Hinweis: Nicht einsetzbar bei Heavy-duty-Profilen und
Strecken mit einer Profilbreite von 50 mm, z. B. ST 2/C-H,
ST 2/R-H, BS 2/R-H, BS 2/C-H.
Der Schalterhalter ermöglicht die Befestigung eines
Sensors in flacher Sonderform zur seitlichen Abfrage der
Werkstückträgerposition.
Erforderliches Zubehör
▶ Sensor in flacher Sonderform mit Nenn-Schaltabstand
S N ≥ 4 mm, z. B. Balluff BES 516-347-SA-2-03
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Unmontiert
Bestellangaben
Produktbezeichnung Materialnummer
Schalterhalter SH 2/SF 3842168840
Technische Daten
Materialnummer 3842168840
Materialangabe PA6
Bosch Rexroth AG, R999000395 (2022-10)
