8-102 TS 2plus 8.0 | Transportsteuerung

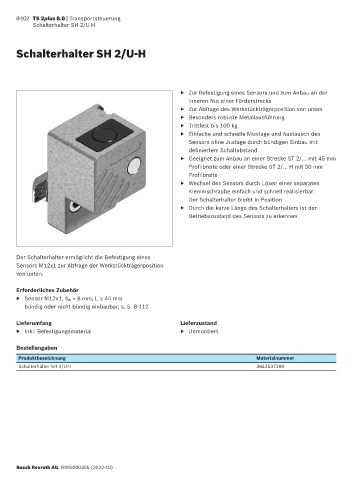

Schalterhalter SH 2/U-H

Schalterhalter SH 2/U-H

▶ Zur Befestigung eines Sensors und zum Anbau an der
inneren Nut einer Förderstrecke
▶ Zur Abfrage des Werkstückträgerposition von unten
▶ Besonders robuste Metallausführung
▶ Trittfest bis 100 kg
▶ Einfache und schnelle Montage und Austausch des
Sensors ohne Justage durch bündigen Einbau mit
definiertem Schaltabstand
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Wechsel des Sensors durch Lösen einer separaten
Klemmschraube einfach und schnell realisierbar.
Der Schalterhalter bleibt in Position
▶ Durch die kurze Länge des Schalterhalters ist der
Betriebszustand des Sensors zu erkennen

Der Schalterhalter ermöglicht die Befestigung eines
Sensors M12x1 zur Abfrage der Werkstückträgerposition
von unten.

Erforderliches Zubehör
▶ Sensor M12x1, S N = 8 mm, L ≥ 44 mm
bündig oder nicht bündig einbaubar, s. S. 8-112

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Unmontiert

Bestellangaben
Produktbezeichnung Materialnummer
Schalterhalter SH 2/U-H 3842537289

Bosch Rexroth AG, R999000395 (2022-10)
