6-2 TS 2plus 8.0 | Stützen

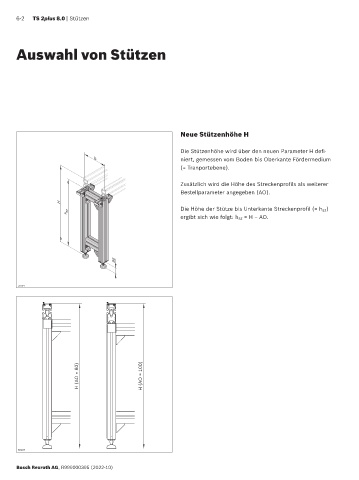

Auswahl von Stützen
Neue Stützenhöhe H
Die Stützenhöhe wird über den neuen Parameter H defi-
niert, gemessen vom Boden bis Oberkante Fördermedium
b
(= Tranportebene).
Zusätzlich wird die Höhe des Streckenprofils als weiterer
Bestellparameter angegeben (AO).
H
Die Höhe der Stütze bis Unterkante Streckenprofil (= h SZ )
h sz
ergibt sich wie folgt: h SZ = H ‒ AO.
85
23734
H (AO = 80) H (AO = 100)
30137
