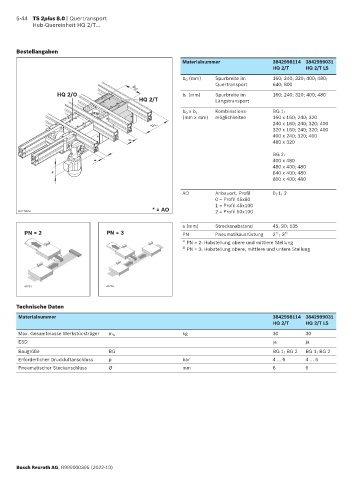

5-44 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/T...

Bestellangaben
Materialnummer 3842998114 3842999031
HQ 2/T HQ 2/T LS

b Q (mm) Spurbreite im 160; 240; 320; 400; 480;
Quertransport 640; 800
b Q
HQ 2/O b L (mm) Spurbreite im 160; 240; 320; 400; 480
HQ 2/T Längstransport
Kombinations- BG 1:
b Q x b L
(mm x mm) möglichkeiten 160 x 160; 240; 320
b L 240 x 160; 240; 320; 400
320 x 160; 240; 320; 400
400 x 240; 320; 400
a 480 x 320

BG 2:
* 400 x 480
480 x 400; 480
640 x 400; 480
*
800 x 400; 480
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80
1 = Profil 45x100
* = AO
00117855a 2 = Profil 50x100
a (mm) Streckenabstand 45; 90; 135
PN = 2 PN = 3 PN Pneumatikausrüstung 2 ; 3
2)
1)
1) PN = 2: Hubstellung obere und mittlere Stellung
2) PN = 3: Hubstellung obere, mittlere und untere Stellung

40793 40794

Technische Daten

Materialnummer 3842998114 3842999031
HQ 2/T HQ 2/T LS
Max. Gesamtmasse Werkstückträger m G kg 30 30
ESD ja ja
Baugröße BG BG 1; BG 2 BG 1; BG 2
Erforderlicher Druckluftanschluss p bar 4 ... 6 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 6

Bosch Rexroth AG, R999000395 (2022-10)
