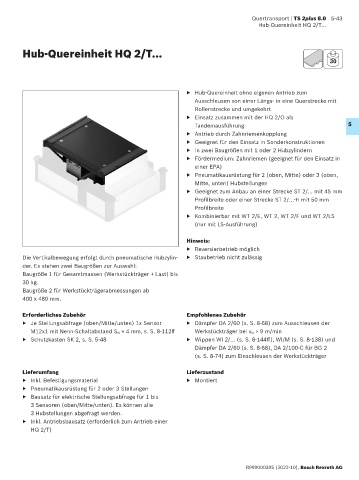

Quertransport | TS 2plus 8.0 5-43
Hub-Quereinheit HQ 2/T...
Hub-Quereinheit HQ 2/T...
30
▶ Hub-Quereinheit ohne eigenen Antrieb zum
Ausschleusen von einer Längs- in eine Querstrecke mit
Rollenstrecke und umgekehrt
▶ Einsatz zusammen mit der HQ 2/O als
Tandemausführung 5
▶ Antrieb durch Zahnriemenkopplung
▶ Geeignet für den Einsatz in Sonderkonstruktionen
▶ In zwei Baugrößen mit 1 oder 2 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F und WT 2/LS
(nur mit LS-Ausführung)
Hinweis:
▶ Reversierbetrieb möglich
Die Vertikalbewegung erfolgt durch pneumatische Hubzylin- ▶ Staubetrieb nicht zulässig
der. Es stehen zwei Baugrößen zur Auswahl:
Baugröße 1 für Gesamtmassen (Werkstückträger + Last) bis
30 kg.
Baugröße 2 für Werkstückträgerabmessungen ab
400 x 480 mm.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor ▶ Dämpfer DA 2/60 (s. S. 8-68) zum Ausschleusen der
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Werkstückträger bei v N > 9 m/min
▶ Schutzkasten SK 2, s. S. 5-48 ▶ Wippen WI 2/… (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/60 (s. S. 8-68), DA 2/100-C für BG 2
(s. S. 8-74) zum Einschleusen der Werkstückträger
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
3 Hubstellungen abgefragt werden.
▶ Inkl. Antriebsbausatz (erforderlich zum Antrieb einer
HQ 2/T)
