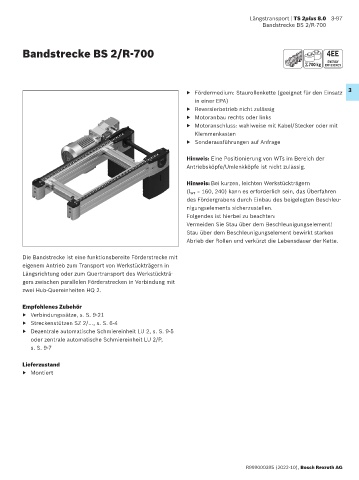

Page 189 - TS2plus_8

Längstransport | TS 2plus 8.0 3-97
Bandstrecke BS 2/R-700

Bandstrecke BS 2/R-700

700 kg

▶ Fördermedium: Staurollenkette (geeignet für den Einsatz 3
in einer EPA)
▶ Reversierbetrieb nicht zulässig
▶ Motoranbau rechts oder links
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten
▶ Sonderausführungen auf Anfrage

Hinweis: Eine Positionierung von WTs im Bereich der
Antriebsköpfe/Umlenkköpfe ist nicht zulässig.

Hinweis: Bei kurzen, leichten Werkstückträgern
(l WT = 160, 240) kann es erforderlich sein, das Überfahren
des Fördergrabens durch Einbau des beigelegten Beschleu-
nigungselements sicherzustellen.
Folgendes ist hierbei zu beachten:
Vermeiden Sie Stau über dem Beschleunigungselement!
Stau über dem Beschleunigungselement bewirkt starken
Abrieb der Rollen und verkürzt die Lebensdauer der Kette.

Die Bandstrecke ist eine funktionsbereite Förderstrecke mit
eigenem Antrieb zum Transport von Werkstückträgern in
Längsrichtung oder zum Quertransport des Werkstückträ-
gers zwischen parallelen Förderstrecken in Verbindung mit
zwei Hub-Quereinheiten HQ 2.

Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 9-21
▶ Streckenstützen SZ 2/..., s. S. 6-4
▶ Dezentrale automatische Schmiereinheit LU 2, s. S. 9-5
oder zentrale automatische Schmiereinheit LU 2/P,
s. S. 9-7

Lieferzustand
▶ Montiert
