3-96 TS 2plus 8.0 | Längstransport
Bandstrecke BS 2/R-300

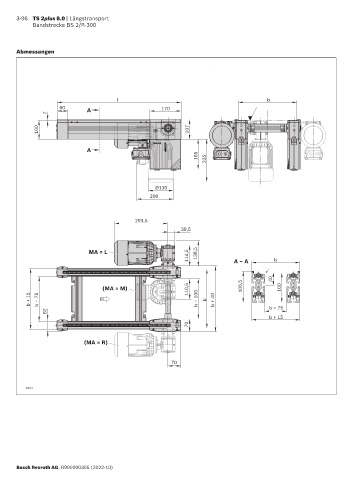

Abmessungen
l b
60 A 170
7
100 107
A
165 235
Ø136
200
293,5
39,5
MA = L
114,5 138,5 A – A b
40
(MA = M) 110,5 110,5 106,5 100
b + 15 b – 75 b – 100 b b + 40
62 b – 75
b + 15
70
(MA = R)
70
40616
