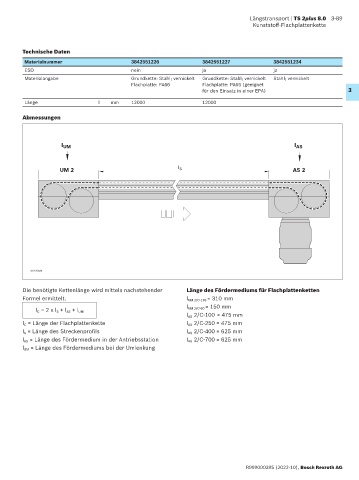

Längstransport | TS 2plus 8.0 3-89
Kunststoff-Flachplattenkette
Technische Daten
Materialnummer 3842551226 3842551227 3842551234
ESD nein ja ja
Materialangabe Grundkette: Stahl; vernickelt Grundkette: Stahl; vernickelt Stahl; vernickelt
Flachplatte: PA66 Flachplatte: PA66 (geeignet
für den Einsatz in einer EPA) 3
Länge l mm 12000 12000
Abmessungen
l UM l AS
UM 2 l S AS 2
00126838
Die benötigte Kettenlänge wird mittels nachstehender Länge des Fördermediums für Flachplattenketten
00126838
Formel ermittelt. l UM 2/C-170 = 310 mm
l UM 2/C-60 = 150 mm
l C = 2 x l S + l AS + l UM
l AS 2/C-100 = 475 mm
l C = Länge der Flachplattenkette l AS 2/C-250 = 475 mm
l S = Länge des Streckenprofils l AS 2/C-400 = 625 mm
l AS = Länge des Fördermedium in der Antriebsstation l AS 2/C-700 = 625 mm
l UM = Länge des Fördermediums bei der Umlenkung
R999000395 (2022-10), Bosch Rexroth AG
