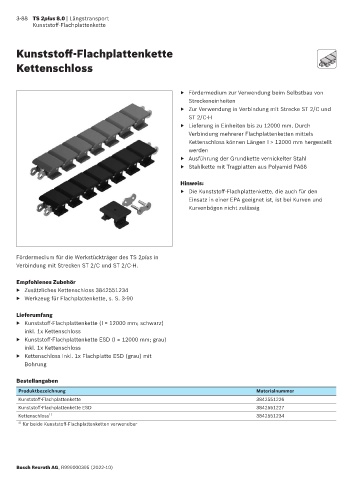

Page 180 - TS2plus_8

3-88 TS 2plus 8.0 | Längstransport
Kunststoff-Flachplattenkette

Kunststoff-Flachplattenkette

Kettenschloss

▶ Fördermedium zur Verwendung beim Selbstbau von
Streckeneinheiten
▶ Zur Verwendung in Verbindung mit Strecke ST 2/C und
ST 2/C-H
▶ Lieferung in Einheiten bis zu 12000 mm. Durch
Verbindung mehrerer Flachplattenketten mittels
Kettenschloss können Längen l > 12000 mm hergestellt
werden
▶ Ausführung der Grundkette vernickelter Stahl
▶ Stahlkette mit Tragplatten aus Polyamid PA66

Hinweis:
▶ Die Kunststoff-Flachplattenkette, die auch für den
Einsatz in einer EPA geeignet ist, ist bei Kurven und
Kurvenbögen nicht zulässig

Fördermedium für die Werkstückträger des TS 2plus in
Verbindung mit Strecken ST 2/C und ST 2/C-H.

Empfohlenes Zubehör
▶ Zusätzliches Kettenschloss 3842551234
▶ Werkzeug für Flachplattenkette, s. S. 3-90

Lieferumfang
▶ Kunststoff-Flachplattenkette (l = 12000 mm; schwarz)
inkl. 1x Kettenschloss
▶ Kunststoff-Flachplattenkette ESD (l = 12000 mm; grau)
inkl. 1x Kettenschloss
▶ Kettenschloss inkl. 1x Flachplatte ESD (grau) mit
Bohrung

Bestellangaben
Produktbezeichnung Materialnummer
Kunststoff-Flachplattenkette 3842551226
Kunststoff-Flachplattenkette ESD 3842551227
Kettenschloss 1) 3842551234
für beide Kunststoff-Flachplattenketten verwendbar
1)

Bosch Rexroth AG, R999000395 (2022-10)
