3-20 TS 2plus 8.0 | Längstransport

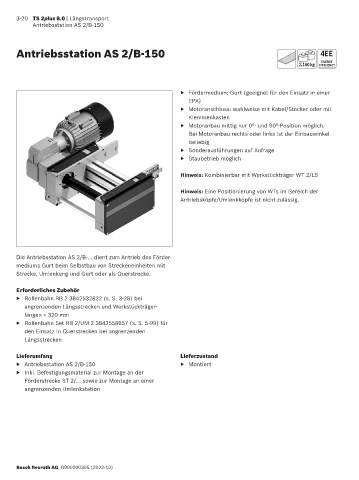

Antriebsstation AS 2/B-150

Antriebsstation AS 2/B-150

150 kg

▶ Fördermedium: Gurt (geeignet für den Einsatz in einer
EPA)
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit
Klemmenkasten
▶ Motoranbau mittig nur 0°- und 90°-Position möglich.
Bei Motoranbau rechts oder links ist der Einbauwinkel
beliebig
▶ Sonderausführungen auf Anfrage
▶ Staubetrieb möglich

Hinweis: Kombinierbar mit Werkstückträger WT 2/LS

Hinweis: Eine Positionierung von WTs im Bereich der
Antriebsköpfe/Umlenkköpfe ist nicht zulässig.

Die Antriebsstation AS 2/B-... dient zum Antrieb des Förder-
mediums Gurt beim Selbstbau von Streckeneinheiten mit
Strecke, Umlenkung und Gurt oder als Querstrecke.

Erforderliches Zubehör
▶ Rollenbahn RB 2 3842532822 (s. S. 3-28) bei
angrenzenden Längsstrecken und Werkstückträger-
längen < 320 mm
▶ Rollenbahn Set RB 2/UM 2 3842558657 (s. S. 5-99) für
den Einsatz in Querstrecken bei angrenzenden
Längsstrecken

Lieferumfang Lieferzustand
▶ Antriebsstation AS 2/B-150 ▶ Montiert
▶ Inkl. Befestigungsmaterial zur Montage an der
Förderstrecke ST 2/… sowie zur Montage an einer
angrenzenden Umlenkstation

Bosch Rexroth AG, R999000395 (2022-10)
