6-14 TS 2plus 7.0 | Stützen

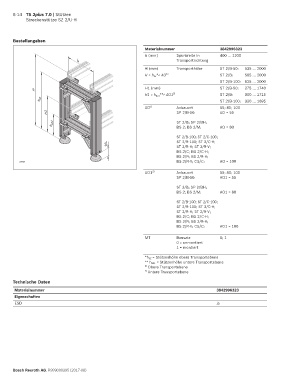

Streckenstütze SZ 2/U-H

Bestellangaben
Materialnummer 3842996323
b (mm) Spurbreite in 400 … 1200
b Transportrichtung
H (mm) Transporthöhe ST 2/B-50: 535 … 2000
H = h SZ *+ AO 1) ST 2/B: 585 … 2000
ST 2/B-100: 625 … 2000

H H1 (mm) ST 2/B-50: 275 … 1740
H1 = h SZ1 **+ AO1 2) ST 2/B: 300 … 1715
h sz ST 2/B-100: 320 … 1695
AO 1) Anbauort 55; 80; 100
H1 SP 2/B-50: AO = 55

h sz1 ST 2/B; SP 2/BH; AO = 80
BS 2; BS 2/M:

ST 2/B-100; ST 2/C-100;
ST 2/R-100; ST 2/C-H;
85
ST 2/R-H; ST 2/R-V;
BS 2/C; BS 2/C-H;
BS 2/R; BS 2/R-H;
BS 2/R-V; CS/C: AO = 100
23737
AO1 2) Anbauort 55; 80; 100
SP 2/B-50: AO1 = 55

ST 2/B; SP 2/BH;
BS 2; BS 2/M: AO1 = 80

ST 2/B-100; ST 2/C-100;
ST 2/R-100; ST 2/C-H;
ST 2/R-H; ST 2/R-V;
BS 2/C; BS 2/C-H;
BS 2/R; BS 2/R-H;
BS 2/R-V; CS/C: AO1 = 100

MT Bausatz 0; 1
0 = unmontiert
1 = montiert
*h SZ = Stützenhöhe obere Transportebene
** h SZ1 = Stützenhöhe untere Transportebene
1) Obere Transportebene
2) Untere Transportebene

Technische Daten
Materialnummer 3842996323
Eigenschaften
ESD ja

Bosch Rexroth AG, R999000395 (2017-08)
