Stützen | TS 2plus 7.0 6-11

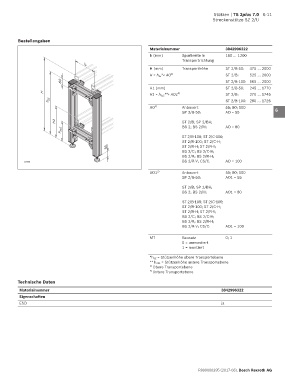

Streckenstütze SZ 2/U

Bestellangaben
1
Materialnummer 3842996322
b (mm) Spurbreite in 160 … 1200 2
Transportrichtung
b
H (mm) Transporthöhe ST 2/B-50: 475 … 2000 3
H = h SZ *+ AO 1) ST 2/B: 525 … 2000
60 ST 2/B-100: 565 … 2000 4
H1 (mm) ST 2/B-50: 245 … 1770
H H1 = h SZ1 **+ AO1 2) ST 2/B: 270 … 1745
h sz ST 2/B-100: 290 … 1725 5
AO 1) Anbauort 55; 80; 100
SP 2/B-50: AO = 55 6

H1 ST 2/B; SP 2/BH; 7
h sz1 BS 2; BS 2/M: AO = 80

ST 2/B-100; ST 2/C-100; 8
ST 2/R-100; ST 2/C-H;
ST 2/R-H; ST 2/R-V;
85
BS 2/C; BS 2/C-H; 9
BS 2/R; BS 2/R-H;
10
23735 BS 2/R-V; CS/C: AO = 100
AO1 2) Anbauort 55; 80; 100
SP 2/B-50: AO1 = 55 11

ST 2/B; SP 2/BH;
BS 2; BS 2/M: AO1 = 80 12

ST 2/B-100; ST 2/C-100; 13
ST 2/R-100; ST 2/C-H;
ST 2/R-H; ST 2/R-V;
BS 2/C; BS 2/C-H; 14
BS 2/R; BS 2/R-H;
BS 2/R-V; CS/C: AO1 = 100
15
MT Bausatz 0; 1
0 = unmontiert 16
1 = montiert
*h SZ = Stützenhöhe obere Transportebene 17
** h SZ1 = Stützenhöhe untere Transportebene
1) Obere Transportebene
2) Untere Transportebene 18

Technische Daten 19
Materialnummer 3842996322
Eigenschaften 20
ESD ja
21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
