P. 440
5-82 TS 2plus 7.0 | Quertransport

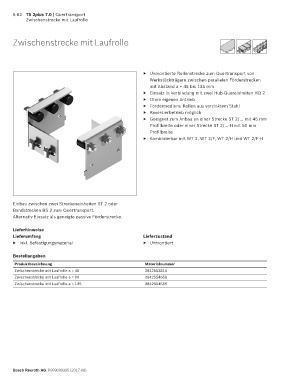

Zwischenstrecke mit Laufrolle
Zwischenstrecke mit Laufrolle
▶ Unmontierte Rollenstrecke zum Quertransport von
Werkstückträgern zwischen parallelen Förderstrecken
mit Abstand a = 45 bis 135 mm
▶ Einsatz in Verbindung mit zwei Hub-Quereinheiten HQ 2
▶ Ohne eigenen Antrieb
▶ Fördermedium: Rollen aus verzinktem Stahl
▶ Reversierbetrieb möglich
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H
Einbau zwischen zwei Streckeneinheiten ST 2 oder
Bandstrecken BS 2 zum Quertransport.
Alternativ Einsatz als geneigte passive Förderstrecke.
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Unmontiert
Bestellangaben
Produktbezeichnung Materialnummer
Zwischenstrecke mit Laufrolle a = 45 3842553814
Zwischenstrecke mit Laufrolle a = 90 3842554658
Zwischenstrecke mit Laufrolle a = 135 3842554659
Bosch Rexroth AG, R999000395 (2017-08)
