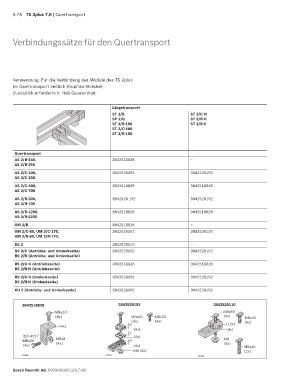

5-78 TS 2plus 7.0 | Quertransport

Verbindungssätze für den Quertransport

Verwendung: Für die Verbindung der Module des TS 2plus
im Quertransport seitlich (Kopf-an-Strecke)
Zusätzlich erforderlich: Hub-Quereinheit

Längstransport
ST 2/B ST 2/C-H
SP 2/B ST 2/R-H
ST 2/B-100 ST 2/R-V
ST 2/C-100
ST 2/R-100

Quertransport
AS 2/B-150, 3842518828 –
AS 2/B-250
AS 2/C-100, 3842528192 3842528192
AS 2/C-250
AS 2/C-400, 3842518828 3842518828
AS 2/C-700
AS 2/R-300, 3842528 192 3842528192
AS 2/R-700
AS 2/R-1200, 3842518828 3842518828
AS 2/R-2200
UM 2/B 3842518828 –
UM 2/C-60, UM 2/C-170, 3842528192 3842528192
UM 2/R-60, UM 2/R-170,
BS 2 3842525110 –
BS 2/C (Antriebs- und Umlenkseite) 3842528192 3842528192
BS 2/R (Antriebs- und Umlenkseite)
BS 2/C-H (Antriebsseite) 3842518828 3842518828
BS 2/R-H (Antriebsseite)
BS 2/C-H (Umlenkseite) 3842528192 3842528192
BS 2/R-H (Umlenkseite)
KU 2 (Antriebs- und Umlenkseite) 3842528192 3842528192

3842518828 3842528192 3842525110
M8x20 M8x60
(4x) M8x40 M8x25 (4x) M8x25
(4x) (4x) (6x)
(4x) 10 (12x)
(4x) (4x)
3
ISO 4017 (4x)
M8x25 M8x8 10 M8
(4x) (4x) (4x) (8x) M8x40
M8 (8x) (2x)
21448 21453 21449
