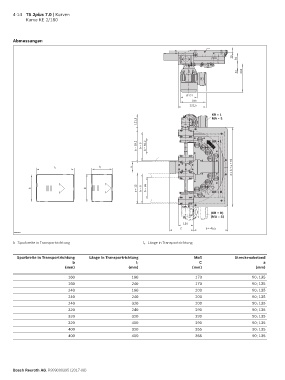

4-14 TS 2plus 7.0 | Kurven
Kurve KE 2/180

Abmessungen

19
91

32 204

Ø121
185
222,5
KR = L
MA = S
121,5

b + 39,2 b – 5 b – 92,2 KR = L

l T l T a 2 x b + a + 91

b + 15 b – 5 KR = R
b b b – 55

(KR = R)
(MA = S)
130
C b + 45,5
00012772

b Spurbreite in Transportrichtung l T Länge in Transportrichtung

Spurbreite in Transportrichtung Länge in Transportrichtung Maß Streckenabstand
b l T C a
(mm) (mm) (mm) (mm)

160 160 170 90; 135
160 240 170 90; 135
240 160 200 90; 135
240 240 200 90; 135
240 320 200 90; 135
320 240 290 90; 135
320 320 290 90; 135
320 400 290 90; 135
400 320 355 90; 135
400 400 355 90; 135
