Kurven | TS 2plus 7.0 4-13

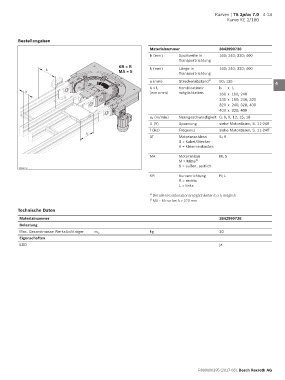

Kurve KE 2/180

Bestellangaben
1
Materialnummer 3842999728
b (mm) Spurbreite in 160; 240; 320; 400 2
Transportrichtung
KR = R
b l T (mm) Länge in 160; 240; 320; 400 3
MA = S Transportrichtung
a (mm) Streckenabstand 1) 90; 135 4

b x l T Kombinations- b x l T
a (mm x mm) möglichkeiten 160 x 160; 240
240 x 160; 240; 320 5
320 x 240; 320; 400
400 x 320; 400 6
v N (m/min) Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 11-24ff 7
f (Hz) Frequenz siehe Motordaten, S. 11-24ff
l T
AT Motoranschluss S; K 8
S = Kabel/Stecker
K = Klemmenkasten
9
MA Motoranbau M; S
M = Mitte 2) 10
S = außen, seitlich
00012753
KR Kurvenrichtung R; L 11
R = rechts
L = links
12
1) Bei allen Kombinationsmöglichkeiten b x l T möglich
2) MA = M nur bei b ≥ 320 mm
13
Technische Daten
Materialnummer 3842999728 14
Belastung
Max. Gesamtmasse Werkstückträger m G kg 20 15
Eigenschaften
ESD ja 16

17

18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
