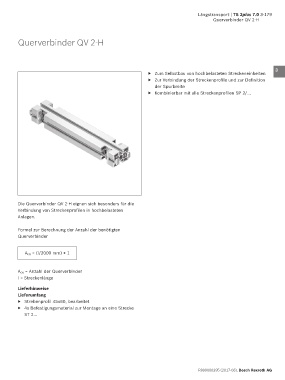

Längstransport | TS 2plus 7.0 3-179
Querverbinder QV 2-H
Querverbinder QV 2-H 1
2
3
▶ Zum Selbstbau von hochbelasteten Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition 4
der Spurbreite
▶ Kombinierbar mit alle Streckenprofilen SP 2/...
5
6
7
8
9
10
11
12
Die Querverbinder QV 2-H eignen sich besonders für die 13
Verbindung von Streckenprofilen in hochbelasteten
Anlagen. 14
Formel zur Berechnung der Anzahl der benötigten 15
Querverbinder
16
A QV = (l/2000 mm) + 1
17
A QV = Anzahl der Querverbinder 18
l = Streckenlänge
19
Lieferhinweise
Lieferumfang 20
▶ Strebenprofil 45x60, bearbeitet
▶ 4x Befestigungsmaterial zur Montage an eine Strecke 21
ST 2...
22
23
24
