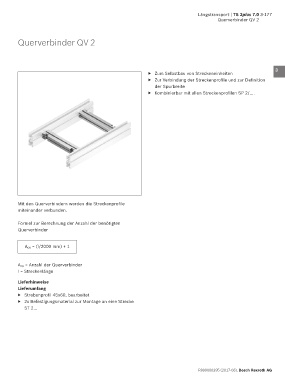

Längstransport | TS 2plus 7.0 3-177
Querverbinder QV 2

Querverbinder QV 2 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition 4
der Spurbreite
▶ Kombinierbar mit allen Streckenprofilen SP 2/….
5

6

7

8

9

10

11

12

Mit den Querverbindern werden die Streckenprofile 13
miteinander verbunden.
14
Formel zur Berechnung der Anzahl der benötigten
Querverbinder 15

16
A QV = (l/2000 mm) + 1
17
A QV = Anzahl der Querverbinder
l = Streckenlänge 18

Lieferhinweise 19
Lieferumfang
▶ Strebenprofil 45x60, bearbeitet 20
▶ 2x Befestigungsmaterial zur Montage an eine Strecke
ST 2...
21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
