Page 140 - TS1_5.4

11–20 Bosch Rexroth AG TS 1 5.4 3 842 528 596 (2018-02)

Technische Daten · Technical data · Données techniques

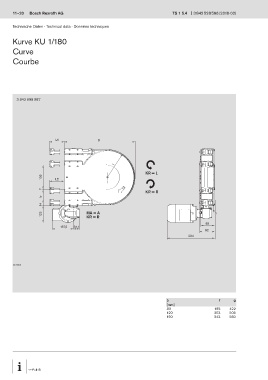

Kurve KU 1/180

Curve

Courbe

3 842 999 987

L1 g

f
KR = L
135 L2

7
KR = R
b
14

123 MA = A
KR = R
85
157,5 34,1
92
294

00128658

b f g
[mm]
80 165 422
120 203 505
160 243 580

 4-8
