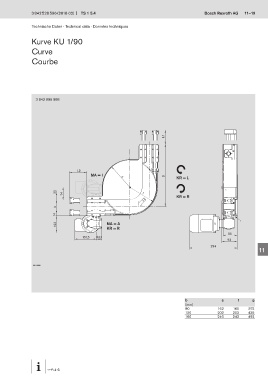

Page 139 - TS1_5.4

3 842 528 596 (2018-02) TS 1 5.4 Bosch Rexroth AG 11–19

Technische Daten · Technical data · Données techniques

Kurve KU 1/90

Curve

Courbe

3 842 999 986 1

2

3
L1
4

5

L2
MA = I 6
KR = L
g
e
7
20 f
74
KR = R
8
b
14
9
123 MA = A
KR = R
85 10
157,5 34,1
92
294
11

12
00128661

13

14
b e f g
[mm]
80 162 165 372 15
120 202 203 435
160 240 243 492
16

17

 4-6
