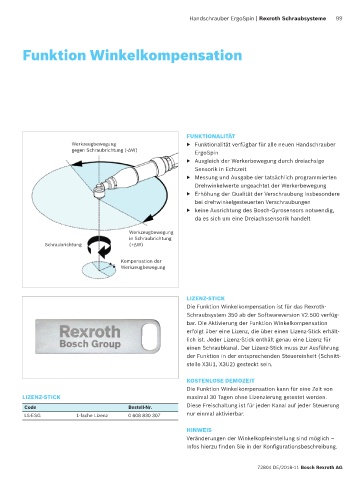

Page 99 - Schraubsysteme Bosch Rexroth Katalog

Handschrauber ErgoSpin | Rexroth Schraubsysteme 99

Funktion Winkelkompensation

FUNKTIONALITÄT
Werkzeugbewegung ▶ Funktionalität verfügbar für alle neuen Handschrauber
gegen Schraubrichtung (-ΔW) ErgoSpin
▶ Ausgleich der Werkerbewegung durch dreiachsige
Sensorik in Echtzeit
▶ Messung und Ausgabe der tatsächlich programmierten
Drehwinkelwerte ungeachtet der Werkerbewegung
▶ Erhöhung der Qualität der Verschraubung insbesondere
bei drehwinkelgesteuerten Verschraubungen
▶ keine Ausrichtung des Bosch-Gyrosensors notwendig,
da es sich um eine Dreiachssensorik handelt

Werkzeugbewegung
in Schraubrichtung
Schraubrichtung (+ΔW)

Kompensation der
Werkzeugbewegung

LIZENZ-STICK
Die Funktion Winkelkompensation ist für das Rexroth-
Schraubsystem 350 ab der Softwareversion V2.500 verfüg-
bar. Die Aktivierung der Funktion Winkelkompensation
erfolgt über eine Lizenz, die über einen Lizenz-Stick erhält-
lich ist. Jeder Lizenz-Stick enthält genau eine Lizenz für
einen Schraubkanal. Der Lizenz-Stick muss zur Ausführung
der Funktion in der entsprechenden Steuereinheit (Schnitt-
stelle X3U1, X3U2) gesteckt sein.

KOSTENLOSE DEMOZEIT
Die Funktion Winkelkompensation kann für eine Zeit von
LIZENZ-STICK maximal 30 Tagen ohne Lizenzierung getestet werden.

Code Bestell-Nr. Diese Freischaltung ist für jeden Kanal auf jeder Steuerung
LS-ESG 1-fache Lizenz 0 608 830 307 nur einmal aktivierbar.

HINWEIS
Veränderungen der Winkelkopfeinstellung sind möglich –
Infos hierzu finden Sie in der Konfigurationsbeschreibung.

72804 DE/2018-11 Bosch Rexroth AG
