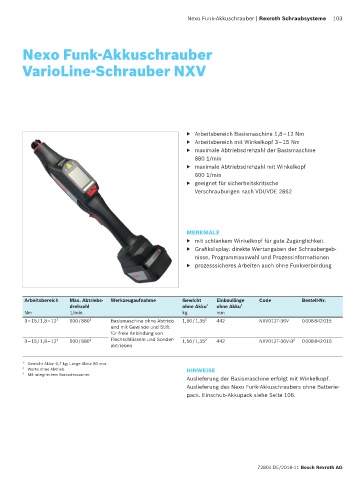

Nexo Funk-Akkuschrauber | Rexroth Schraubsysteme 103
Nexo Funk-Akkuschrauber
VarioLine-Schrauber NXV
▶ Arbeitsbereich Basismaschine 1,8 – 12 Nm
▶ Arbeitsbereich mit Winkelkopf 3 – 15 Nm
▶ maximale Abtriebsdrehzahl der Basismaschine
880 1/min
▶ maximale Abtriebsdrehzahl mit Winkelkopf
600 1/min
▶ geeignet für sicherheitskritische
Verschraubungen nach VDI/VDE 2862
MERKMALE
▶ mit schlankem Winkelkopf für gute Zugänglichkeit
▶ Grafikdisplay: direkte Wertangaben der Schraubergeb-
nisse, Programmauswahl und Prozessinformationen
▶ prozesssicheres Arbeiten auch ohne Funkverbindung
Arbeits bereich Max. Abtriebs- Werkzeugaufnahme Gewicht Einbaulänge Code Bestell-Nr.
drehzahl ohne Akku 1 ohne Akku 1
Nm 1/min kg mm
3 – 15 / 1,8 – 12 2 600 / 880 2 Basismaschine ohne Abtrieb 1,56 / 1,35 2 442 NXV012T-36V 0 608 842 015
und mit Gewinde und Stift
für freie Anbindung von
3 – 15 / 1,8 – 12 2 600 / 880 2 Flachschlüsseln und Sonder- 1,56 / 1,35 2 442 NXV012T-36V-B 3 0 608 842 016
abtrieben
1 Gewicht Akku: 0,7 kg; Länge Akku: 86 mm.
2 Werte ohne Abtrieb. HINWEISE
3 Mit integriertem Barcodescanner.
Auslieferung der Basismaschine erfolgt mit Winkelkopf.
Auslieferung des Nexo Funk-Akkuschraubers ohne Batterie-
pack. Einschub-Akkupack siehe Seite 106.
72804 DE/2018-11 Bosch Rexroth AG
