2–8 Bosch Rexroth AG RFID-Systeme 4.1 3 842 541 003 (2018-05)

RFID-System ID 200

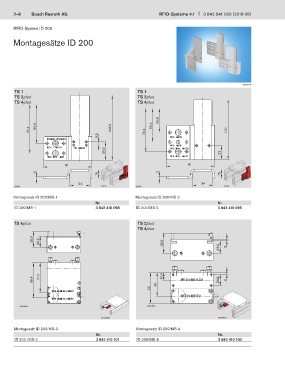

Montagesätze ID 200

00133437
TS 1 TS 1
TS 2plus TS 2plus
TS 4plus TS 4plus

40,4
81,4 66,9 108,5 72,4 56,4 100
5,5

30,5 23

81 81

3 3
15 15
34 34
21438 21437 21439 21436

Montagesatz ID 200/MS-1 Montagesatz ID 200/MS-2
Nr. Nr.
ID 200/MS-1 3 842 410 098 ID 200/MS-2 3 842 410 095

TS 4plus TS 2plus
TS 4plus

38,5 26,5 38,5
23,5 3

85,4 71,4 14,4 20,8 4
45
59

00133519 00133518

00133515 00133487
Montagesatz ID 200/MS-3 Montagesatz ID 200/MS-4
Nr. Nr.
ID 200 /MS-3 3 842 410 101 ID 200/MS-4 3 842 410 100
