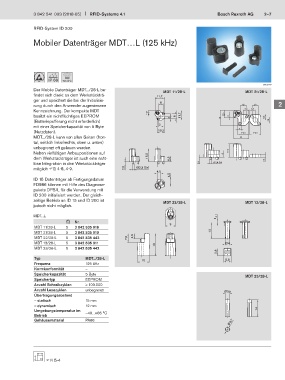

3 842 541 003 (2018-05) RFID-Systeme 4.1 Bosch Rexroth AG 2–7

RFID-System ID 200

Mobiler Datenträger MDT…L (125 kHz)

IP 68
00133442
Der Mobile Datenträger MDT.../28-L be- MDT 11/28-L MDT 21/28-L
findet sich direkt an dem Werkstückträ- 1
ger und speichert die bei der Initialisie-
rung durch den Anwender zugewiesene 7,6 7,6 2
Kennzeichnung. Der kompakte MDT 6,5 6,5
9 3
besitzt ein nichtflüchtiges EEPROM 18 4 6,5
(Batteriepufferung nicht erforderlich) 7,6
mit einer Speicherkapazität von 5 Byte 4 4
(Nutzdaten). 13 13
MDT.../28-L kann von allen Seiten (fron- 18 5
tal, seitlich links/rechts, oben u. unten)
unbegrenzt oft gelesen werden. 6
Neben vielfältigen Anbaupositionen auf 8 15,5
dem Werkstückträger ist auch eine naht- 7
lose Integration in den Werkstückträger 2,5 2,8 (2x) 3,3
möglich  4-8, 4-9. 8

ID 15 Datenträger ab Fertigungsdatum 9
FD986 können mit Hilfe des Diagnose-
pakets DPS/L für die Verwendung mit 10
ID 200 initialisiert werden. Der gleich-
zeitige Betrieb an ID 15 und ID 200 ist MDT 22/28-L MDT 13/28-L 11
jedoch nicht möglich.
12
MDT...L
Nr. 13
MDT 11/28-L 5 3 842 535 916
MDT 21/28-L 5 3 842 535 919 14
MDT 22/28-L 5 3 842 535 443
MDT 13/28-L 5 3 842 535 911 15
MDT 23/28-L 5 3 842 535 442
16
Typ MDT.../28-L
Frequenz 125 kHz 17
Normkonformität –
Speicherkapazität 5 Byte MDT 23/28-L 18
Speichertyp EEPROM
Anzahl Schreibzyklen ≥ 100.000 19
Anzahl Lesezyklen unbegrenzt
Übertragungsabstand 20
– statisch 15 mm
– dynamisch 12 mm
Umgebungstemperatur im –40...+85 °C
Betrieb
Gehäusematerial PA66

 5-4
