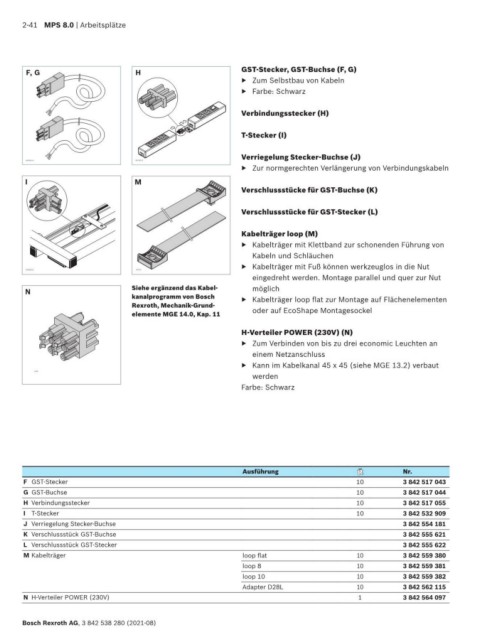

2-41  MPS 8.0 | Arbeitsplätze





       F, G                        H                         GST-Stecker, GST-Buchse (F, G)
                                                             ▶   Zum Selbstbau von Kabeln
                                                             ▶   Farbe: Schwarz


                                                             Verbindungsstecker (H)

                                                             T-Stecker (I)

                                                             Verriegelung Stecker-Buchse (J)
       00125110                    00125111
                                                             ▶   Zur normgerechten Verlängerung von Verbindungskabeln
       I                          M
                                                             Verschlussstücke für GST-Buchse (K)


                                                             Verschlussstücke für GST-Stecker (L)

                                                             Kabelträger loop (M)
                                                             ▶   Kabelträger mit Klettband zur schonenden Führung von
                                                                Kabeln und Schläuchen
                                                             ▶   Kabelträger mit Fuß können werkzeuglos in die Nut
       00125112                    37123
                                                                eingedreht werden. Montage parallel und quer zur Nut
       N                          Siehe ergänzend das Kabel-    möglich
                                  kanalprogramm von Bosch    ▶   Kabelträger loop flat zur Montage auf Flächenelementen
                                  Rexroth, Mechanik-Grund-
                                  elemente MGE 14.0, Kap. 11    oder auf EcoShape Montagesockel

                                                             H-Verteiler POWER (230V) (N)
                                                             ▶   Zum Verbinden von bis zu drei economic Leuchten an
                                                                einem Netzanschluss
                                                             ▶   Kann im Kabelkanal 45 x 45 (siehe MGE 13.2) verbaut
         26794
                                                                werden
                                                             Farbe: Schwarz











                                                             Ausführung                              Nr.
       F GST-Stecker                                                                     10          3 842 517 043
       G GST-Buchse                                                                      10          3 842 517 044
       H Verbindungsstecker                                                              10          3 842 517 055
       I T-Stecker                                                                       10          3 842 532 909
       J Verriegelung Stecker-Buchse                                                                 3 842 554 181
       K Verschlussstück GST-Buchse                                                                  3 842 555 621
       L Verschlussstück GST-Stecker                                                                 3 842 555 622
       M Kabelträger                                         loop flat                    10         3 842 559 380
                                                             loop 8                       10         3 842 559 381
                                                             loop 10                      10         3 842 559 382
                                                             Adapter D28L                 10         3 842 562 115
       N H-Verteiler POWER (230V)                                                         1          3 842 564 097


      Bosch Rexroth AG, 3 842 538 280 (2021-08)
