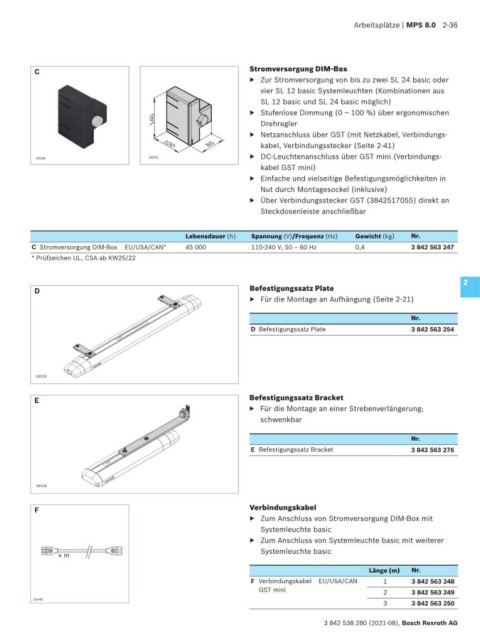

Page 51 - MPS_8_0_DE_2021_08_web

Arbeitsplätze | MPS 8.0 2-36

C Stromversorgung DIM-Box
▶ Zur Stromversorgung von bis zu zwei SL 24 basic oder
vier SL 12 basic Systemleuchten (Kombinationen aus
SL 12 basic und SL 24 basic möglich)
▶ Stufenlose Dimmung (0 – 100 %) über ergonomischen
140 Drehregler
▶ Netzanschluss über GST (mit Netzkabel, Verbindungs-
85 kabel, Verbindungsstecker (Seite 2-41)
100
39546 39555 ▶ DC-Leuchtenanschluss über GST mini (Verbindungs-
kabel GST mini)
▶ Einfache und vielseitige Befestigungsmöglichkeiten in
Nut durch Montagesockel (inklusive)
▶ Über Verbindungsstecker GST (3842517055) direkt an
Steckdosenleiste anschließbar

Lebensdauer (h) Spannung (V)/Frequenz (Hz) Gewicht (kg) Nr.
C Stromversorgung DIM-Box EU/USA/CAN* 45 000 110-240 V; 50 – 60 Hz 0,4 3 842 563 247
* Prüfzeichen UL, CSA ab KW25/22

2
D Befestigungssatz Plate
▶ Für die Montage an Aufhängung (Seite 2-21)
Nr.
D Befestigungssatz Plate 3 842 563 254

39559

E Befestigungssatz Bracket
▶ Für die Montage an einer Strebenverlängerung;
schwenkbar

Nr.
E Befestigungssatz Bracket 3 842 563 276

39558

F Verbindungskabel
▶ Zum Anschluss von Stromversorgung DIM-Box mit
Systemleuchte basic
▶ Zum Anschluss von Systemleuchte basic mit weiterer
Systemleuchte basic
x m
Länge (m) Nr.
F Verbindungskabel EU/USA/CAN 1 3 842 563 248
GST mini 2 3 842 563 249
33446
3 3 842 563 250
3 842 538 280 (2021-08), Bosch Rexroth AG
