9-3   MPS 8.0 | Kistenhubgeräte

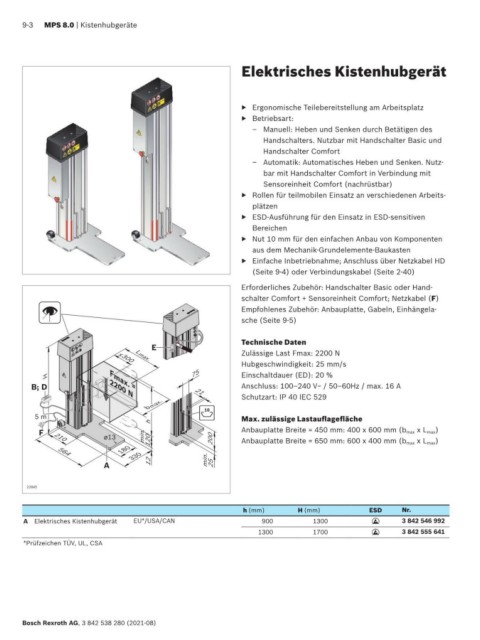

                                                             Elektrisches Kistenhubgerät





                                                             ▶   Ergonomische Teilebereitstellung am Arbeitsplatz
                                                             ▶   Betriebsart:
                                                                   – Manuell: Heben und Senken durch Betätigen des
                                                                  Handschalters. Nutzbar mit Handschalter Basic und
                                                                  Handschalter Comfort
                                                                   – Automatik: Automatisches Heben und Senken. Nutz-
                                                                  bar mit Handschalter Comfort in Verbindung mit
                                                                  Sensoreinheit Comfort (nachrüstbar)
                                                             ▶   Rollen für teilmobilen Einsatz an verschiedenen Arbeits-
                                                                plätzen
                                                             ▶   ESD-Ausführung für den Einsatz in ESD-sensitiven
                                                                Bereichen
                                                             ▶   Nut 10 mm für den einfachen Anbau von Komponenten
                                                                aus dem Mechanik-Grundelemente-Baukasten
                                                             ▶   Einfache Inbetriebnahme; Anschluss über Netzkabel HD
                                                                (Seite 9-4) oder Verbindungskabel (Seite 2-40)

                                                             Erforderliches Zubehör: Handschalter Basic oder Hand-
                                                             schalter Comfort + Sensoreinheit Comfort; Netzkabel (F)
                                                             Empfohlenes Zubehör: Anbauplatte, Gabeln, Einhängela-
                                                             sche (Seite 9-5)

                                                             Technische Daten
                                       E
                                                             Zulässige Last Fmax: 2200 N
                                  L max.
                                                             Hubgeschwindigkeit: 25 mm/s
                              ≤300
                                                 75          Einschaltdauer (ED): 20 %
             H              Fmax. =
         B; D               2200 N                           Anschluss: 100–240 V~ / 50–60Hz / max. 16 A
                                                 21
                                                             Schutzart: IP 40 IEC 529
                                      b max.        10
          5 m                                                Max. zulässige Lastauflagefläche
                                      h
           F                                                 Anbauplatte Breite = 450 mm: 400 x 600 mm (b max  x L max )
                           ø13       min.  120        200    Anbauplatte Breite = 650 mm: 600 x 400 mm (b max  x L max )
              210
                               180
                                  330               min.
               564
                           A          12              25
        22845

                                                             h (mm)        H (mm)            ESD     Nr.
       A  Elektrisches Kistenhubgerät  EU*/USA/CAN                900          1300                  3 842 546 992
                                                                                              ESD
                                                                 1300          1700                  3 842 555 641
                                                                                              ESD
       *Prüfzeichen TÜV, UL, CSA










      Bosch Rexroth AG, 3 842 538 280 (2021-08)
