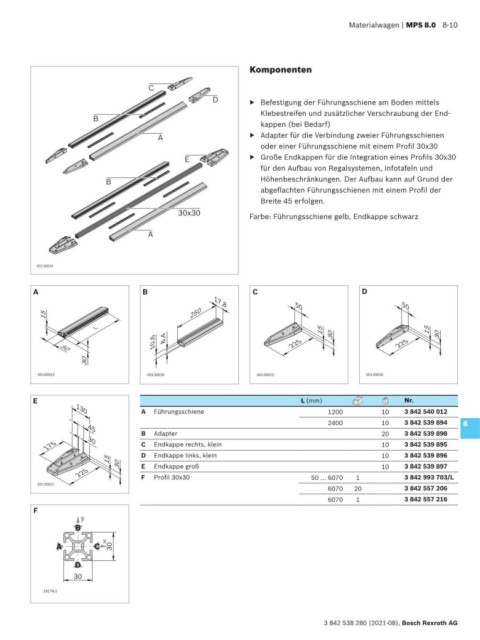

Materialwagen | MPS 8.0 8-10

Komponenten

C
D ▶ Befestigung der Führungsschiene am Boden mittels
Klebestreifen und zusätzlicher Verschraubung der End-
B
kappen (bei Bedarf)
A ▶ Adapter für die Verbindung zweier Führungsschienen
oder einer Führungsschiene mit einem Profil 30x30
E ▶ Große Endkappen für die Integration eines Profils 30x30
für den Aufbau von Regalsystemen, Infotafeln und
B Höhenbeschränkungen. Der Aufbau kann auf Grund der
abgeflachten Führungsschienen mit einem Profil der
Breite 45 erfolgen.
30x30 Farbe: Führungsschiene gelb, Endkappe schwarz

A

00130024

A B C D

17,8
50 50
15 250
15 30 15 30
L
10,6 8,4 225 225
50
30

00130022 00130020 00130025 00130026

E L (mm) Nr.
A Führungsschiene 1200 10 3 842 540 012
130
2400 10 3 842 539 894 8
45
B Adapter 20 3 842 539 898
30
175 C Endkappe rechts, klein 10 3 842 539 895
15 30 D Endkappe links, klein 10 3 842 539 896
10
3 842 539 897
E
Endkappe groß
225 F Profil 30x30 50 ... 6070 1 3 842 993 703/L
00130021
6070 20 3 842 557 206
6070 1 3 842 557 216
F
y
B
x
A C 30

D
30
19178-2

3 842 538 280 (2021-08), Bosch Rexroth AG
