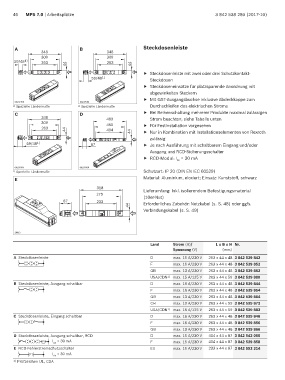

46    MPS 7.0 | Arbeitsplätze                                                        3 842 538 280 (2017-10)







       A                          B                          Steckdosenleiste
                  348                         348
                  309                         309
       59/48 1)   263                         263
                             44                         44
                                                             f   Steckdosenleiste mit zwei oder drei Schutzkontakt-
                                       59/48 1)                 Steckdosen
                                                             f   Steckdoseneinsätze für platzsparende Anordnung mit
                                                                abgewinkelten Steckern
                                                             f   Mit GST-Ausgangsbuchse inklusive Abdeckkappe zum
       00137496                   00137500
       1) Spezielle Ländermaße    1) Spezielle Ländermaße       Durchschleifen des elektrischen Stroms
       C                          D                          f   Bei Reihenschaltung mehrerer Produkte maximal zulässigen
                  348                         489               Strom beachten; siehe Tabelle unten
                  309                         450            f   Für Festinstallation vorgesehen
                  263
                            44                404       44   f   Nur in Kombination mit Installationselementen von Rexroth
                                                                zulässig
            59/48 1)                   87                    f   Je nach Ausführung mit schaltbarem Eingang und/oder
                                                                Ausgang und RCD-Sicherungsschalter
                                                             f   RCD-Modul: I  = 30 mA
                                                                           Δn
       00137504                   00137508
      1) Spezielle Ländermaße                                Schutzart: IP 20 (DIN EN IEC 60529)
       E                                                     Material: Aluminium, eloxiert; Einsatz: Kunststoff, schwarz
                                         318
                                                             Lieferumfang: Inkl. isolierendem Befestigungsmaterial
                                         279
                                                             (10er-Nut)
                           87            233
                                                       44    Erforderliches Zubehör: Netzkabel (s. S. 48) oder ggfs.
                                                             Verbindungskabel (s. S. 49)




       26812

                                                                Land     Strom (A)/        L x B x H   Nr.
                                                                         Spannung (V)         (mm)
       A Steckdosenleiste                                       D        max. 16 A/230 V  263 x 44 x 48 3 842 539 842
                                                                F        max. 16 A/230 V  263 x 44 x 48 3 842 539 852
                                                                GB       max. 13 A/230 V  263 x 44 x 48 3 842 539 862
                                                                USA/CDN 1)  max. 15 A/125 V  263 x 44 x 59 3 842 539 880
       B Steckdosenleiste, Ausgang schaltbar                    D        max. 16 A/230 V  263 x 44 x 48 3 842 539 844
                                                                F        max. 16 A/230 V  263 x 44 x 48 3 842 539 854
                                                                GB       max. 13 A/230 V  263 x 44 x 48 3 842 539 864
                                                                CH       max. 10 A/230 V  263 x 44 x 59 3 842 539 872
                                                                USA/CDN 1)  max. 15 A/125 V  263 x 44 x 59 3 842 539 882
       C Steckdosenleiste, Eingang schaltbar                    D        max. 16 A/230 V  263 x 44 x 48 3 842 539 846
                                                                F        max. 16 A/230 V  263 x 44 x 48 3 842 539 856
                                                                GB       max. 13 A/230 V  263 x 44 x 48 3 842 539 866
       D Steckdosenleiste, Ausgang schaltbar, RCD               D        max. 16 A/230 V  404 x 44 x 87 3 842 542 060
                   FI     I  = 30 mA                            F        max. 16 A/230 V  404 x 44 x 87 3 842 539 858
                       Δn
       E RCD-Fehlerstromschutzschalter                          EU       max. 16 A/230 V  233 x 44 x 87 3 842 552 214
             FI             I  = 30 mA
                       Δn
       1)  Prüfzeichen UL, CSA
