3 842 538 280 (2017-10)                                                          Arbeitsplätze | MPS 7.0    43

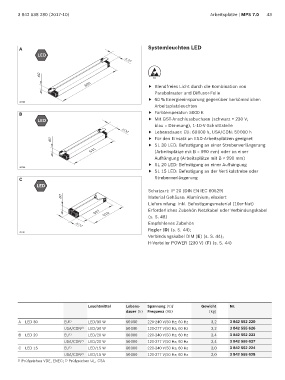

         A                                                     Systemleuchten LED
                 LED                                 120



                  60
                                                                 ESD
                                     899                       f   Blendfreies Licht durch die Kombination von
                                                                  Parabolraster und Diffusor-Folie
                                                               f   60 % Energieeinsparung gegenüber herkömmlichen
         26795
                                                                  Arbeitsplatzleuchten
         B                                                     f   Farbtemperatur: 5000 K
                 LED                                           f   Mit GST-Anschlussbuchsen (schwarz = 230 V;
                                                                  blau = Dimmung), 1-10-V-Schnittstelle
                                                               f   Lebensdauer: EU: 60 000 h, USA/CDN: 50 000 h
                                                    120
                      60                                       f   Für den Einsatz an ESD-Arbeitsplätzen geeignet
                                                               f   SL 30 LED: Befestigung an einer Strebenverlängerung
                                       631                        (Arbeitsplätze mit B = 990 mm) oder an einer
                                                                  Aufhängung (Arbeitsplätze mit B ≠ 990 mm)
                                                               f   SL 20 LED: Befestigung an einer Aufhängung
         26796
                                                               f   SL 15 LED: Befestigung an der Vertikalstrebe oder
         C                                                        Strebenverlängerung
                LED
                                                               Schutzart: IP 20 (DIN EN IEC 60529)
                           60                                  Material Gehäuse: Aluminium; eloxiert
                                                               Lieferumfang: Inkl. Befestigungsmaterial (10er-Nut)
                                         497  510              Erforderliches Zubehör: Netzkabel oder Verbindungskabel
                                                               (s. S. 48)
                                                               Empfohlenes Zubehör:
                                120
                                                               Regler (D) (s. S. 44);
         26797
                                                               Verbindungskabel DIM (E) (s. S. 44);
                                                               H-Verteiler POWER (230 V) (F) (s. S. 44)














                                      Leuchtmittel    Lebens-  Spannung (V)/         Gewicht     Nr.
                                                      dauer (h)  Frequenz (Hz)          (kg)
         A  LED 30          EU 1)     LED/30 W        60 000   220-240 V/50 Hz; 60 Hz    3,2     3 842 552 220
                            USA/CDN 2)  LED/30 W      50 000   120-277 V/50 Hz; 60 Hz    3,2     3 842 555 626
         B  LED 20          EU 1)     LED/20 W        60 000   220-240 V/50 Hz; 60 Hz    2,4     3 842 552 222
                            USA/CDN 2)  LED/20 W      50 000   120-277 V/50 Hz; 60 Hz    2,4     3 842 555 627
         C  LED 15          EU 1)     LED/15 W        60 000   220-240 V/50 Hz; 60 Hz    2,0     3 842 552 224
                            USA/CDN 2)  LED/15 W      50 000   120-277 V/50 Hz; 60 Hz    2,0     3 842 555 628
                            2)
        1)  Prüfzeichen VDE, ENEC;   Prüfzeichen UL, CSA
