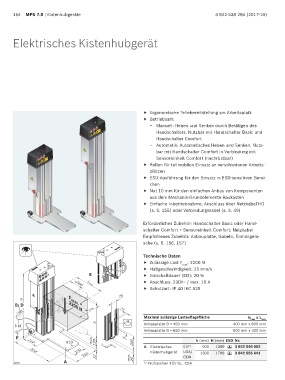

154 MPS 7.0 | Kistenhubgeräte 3 842 538 280 (2017-10)

Elektrisches Kistenhubgerät

f Ergonomische Teilebereitstellung am Arbeitsplatz
f Betriebsart:
– Manuell: Heben und Senken durch Betätigen des
Handschalters. Nutzbar mit Handschalter Basic und
Handschalter Comfort
– Automatik: Automatisches Heben und Senken. Nutz-
bar mit Handschalter Comfort in Verbindung mit
Sensoreinheit Comfort (nachrüstbar)
f Rollen für teilmobilen Einsatz an verschiedenen Arbeits-
plätzen
f ESD-Ausführung für den Einsatz in ESD-sensitiven Berei-
chen
f Nut 10 mm für den einfachen Anbau von Komponenten
aus dem Mechanik-Grundelemente-Baukasten
f Einfache Inbetriebnahme; Anschluss über Netzkabel HD
(s. S. 155) oder Verbindungskabel (s. S. 49)

Erforderliches Zubehör: Handschalter Basic oder Hand-
schalter Comfort + Sensoreinheit Comfort; Netzkabel
Empfohlenes Zubehör: Anbauplatte, Gabeln, Einhängela-
sche (s. S. 156, 157)

Technische Daten
f Zulässige Last F max : 2200 N
f Hubgeschwindigkeit: 25 mm/s
E f Einschaltdauer (ED): 20 %
f Anschluss: 230V~ / max. 16 A
≤300
L max.
f Schutzart: IP 40 IEC 529
75
H F max. =
B; D 2200 N
b max. 21
Maximal zulässige Lastauflagefläche b max x L max
h 10 Anbauplatte B = 450 mm 400 mm x 600 mm
5 m
Anbauplatte B = 650 mm 600 mm x 400 mm
F
ø13 min. 120 200 A Elektrisches EU 1) h (mm) H (mm) ESD Nr.
210
900
1300
3 842 546 992
180 Kistenhubgerät USA/ 1300 1700 ESD 3 842 555 641
564
330 12 min. min. CDN ESD
A 25 25
22845 1) Prüfzeichen TÜV UL, CSA
