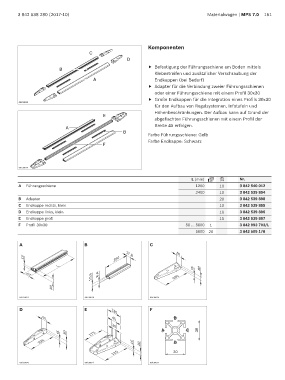

Page 151 - MPS7.0

3 842 538 280 (2017-10) Materialwagen | MPS 7.0 151

Komponenten
C
D
f Befestigung der Führungsschiene am Boden mittels
B
Klebestreifen und zusätzlicher Verschraubung der
A Endkappen (bei Bedarf)
f Adapter für die Verbindung zweier Führungsschienen
oder einer Führungsschiene mit einem Profil 30x30
f Große Endkappen für die Integration eines Profils 30x30
00130023
für den Aufbau von Regalsystemen, Infotafeln und
Höhenbeschränkungen. Der Aufbau kann auf Grund der
E
abgeflachten Führungsschienen mit einem Profil der
Breite 45 erfolgen.
A
B
Farbe Führungsschiene: Gelb
Farbe Endkappe: Schwarz
F

00130024
L (mm) Nr.
A Führungsschiene 1200 10 3 842 540 012
2400 10 3 842 539 894
B Adapter 20 3 842 539 898
C Endkappe rechts, klein 10 3 842 539 895
D Endkappe links, klein 10 3 842 539 896
E Endkappe groß 10 3 842 539 897
F Profil 30x30 50 ... 5600 1 3 842 993 703/L
5600 20 3 842 509 178

A B C

17,8 50
15 250
L
15 30
50
10,6 8,4 225
30

00130022 00130020 00130025

D E 130 F
B
50 45
30
15 30 175 A C 30
225 15 30 D

225 30

00130026 00130021 00130022
