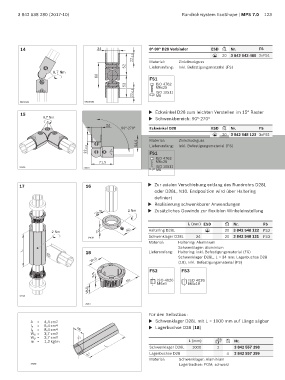

3 842 538 280 (2017-10) Rundrohrsystem EcoShape | MPS 7.0 123

14 0°-90° D28 Verbinder ESD Nr. FS
20 3 842 543 480 2xFS1
ESD
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
8,7 Nm
FS1
ISO 4762
M6x25
ISO 10511
M6
00139141

15 X Eckwinkel D28 zum leichten Verstellen im 15° Raster
8,7 Nm X Schwenkbereich: 90°-270°

Eckwinkel D28 ESD Nr. FS
20 3 842 548 123 3xFS1
ESD
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
FS1
ISO 4762
M6x25
ISO 10511
24136
M6

17 16 X Zur axialen Verschiebung entlang des Rundrohrs D28L
oder D28L, N10. Endposition wird über Haltering
definiert
X Realisierung schwenkbarer Anwendungen
28,6 2 Nm X Zusätzliches Gewinde zur flexiblen Winkeleinstellung

L (mm) ESD Nr. FS
2 Nm 10 40 Haltering D28L ESD 20 3 842 548 122 FS2
Schwenklager D28L 34 20 3 842 548 121 FS3
24138
Material: Haltering: Aluminium
Schwenklager: Aluminium
18
L Lieferumfang: Haltering: inkl. Befestigungsmaterial (FS)
28,3 Schwenklager D28L, L = 34 mm: Lagerbuchse D28
(18), inkl. Befestigungsmaterial (FS)
FS2 FS3
3,5
40 ISO 4026 ISO 4026
M6x6 M4x10
18,5
34269
34267
Für den Selbstbau:
A = 4,4 cm 2 X Schwenklager D28L mit L = 1000 mm auf Länge sägbar
l x = 8,4 cm 4 X Lagerbuchse D28 (18)
l y = 8,4 cm 4 46
W x = 3,7 cm 3
W y = 3,7 cm 3 y
m = 1,2 kg/m L (mm) Nr.
L Schwenklager D28L 1000 2 3 842 557 298
x Lagerbuchse D28 4 3 842 557 299
Material: Schwenklager: Aluminium
34268 Lagerbuchse: POM; schwarz
