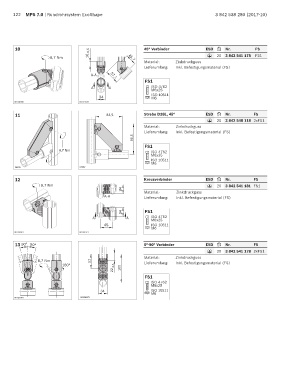

122 MPS 7.0 | Rundrohrsystem EcoShape 3 842 538 280 (2017-10)

10 16 -0,5 45° Verbinder ESD Nr. FS
8,7 Nm 45,7 ESD 20 3 842 541 175 FS1
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
A-A 57,1
FS1
ISO 4762
A A M6x25
ISO 10511
34 M6
00134980 00134970

11 84,5 Strebe D28L, 45° ESD Nr. FS
20 3 842 548 118 2xFS1
ESD
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
98,5
FS1
8,7 Nm ISO 4762
M6x25
ISO 10511
M6
24135 24002
12 Kreuzverbinder ESD Nr. FS
8,7 Nm 20 3 842 541 181 FS1
34 Material: Zinkdruckguss ESD
A-A Lieferumfang: Inkl. Befestigungsmaterial (FS)

34 FS1
A A ISO 4762
M6x25
45 ISO 10511
M6
00134981 00134971

13 90° 90° 0°-90° Verbinder ESD Nr. FS
20 3 842 541 178 2xFS1
ESD
Material: Zinkdruckguss
8,7 Nm Lieferumfang: Inkl. Befestigungsmaterial (FS)
180°
FS1
ISO 4762
M6x25
ISO 10511
M6
00135001
