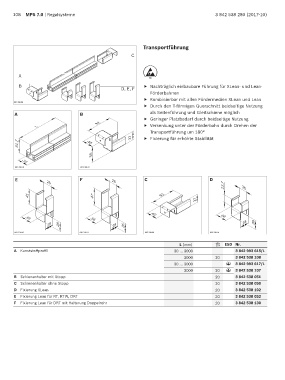

108 MPS 7.0 | Regalsysteme 3 842 538 280 (2017-10)

Transportführung

C

A
ESD
B f Nachträglich einbaubare Führung für XLean- und Lean-
D, E, F
Förderbahnen
f Kombinierbar mit allen Fördermedien XLean und Lean
00139088
f Durch den T-förmigen Querschnitt beidseitige Nutzung
A B als Seitenführung und Gleitschiene möglich
f Geringer Platzbedarf durch beidseitige Nutzung
92 Versenkung unter der Förderbahn durch Drehen der
L f
Transportführung um 180°
27 f Fixierung für erhöhte Stabilität
51,7 40

66

00129978 35 00129979

E F 26 C D
23,7 26
26
41 47 92
27

36
36 40 36
28 26 28 26 28 26
00129976 00129977 00129980 00129975

L (mm) ESD Nr.
A Kunststoffprofil 30 ... 3000 3 842 993 615/L
3000 20 3 842 538 108
30 ... 3000 3 842 993 617/L
ESD
3000 20 ESD 3 842 538 107
B Schienenhalter mit Stopp 20 3 842 538 051
C Schienenhalter ohne Stopp 20 3 842 538 050
D Fixierung XLean 20 3 842 538 102
E Fixierung Lean für RT, RTW, DRT 20 3 842 538 052
F Fixierung Lean für DRT mit Halterung Doppelrohr 20 3 842 538 130
