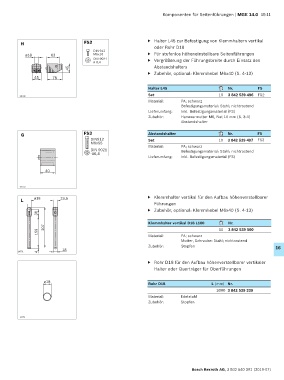

Page 425 - MGE 14.0

Komponenten für Seitenführungen | MGE 14.0 16-11

H FS2 ▶ Halter L45 zur Befestigung von Klemmhaltern vertikal
oder Rohr D18
DIN 912
DIN 912
ø18 63 M6x16 ▶ Für stufenlos höheneinstellbare Seitenführungen
DIN 9021 ▶ Vergrößerung der Führungsbreite durch Einsatz des
A 6,4
45 Abstandshalters
▶ Zubehör, optional: Klemmhebel M6x40 (S. 4-13)
45 78
Halter L45 Nr. FS
Set 10 3 842 539 496 FS2
19769
Material: PA; schwarz
Befestigungsmaterial: Stahl; nichtrostend
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Zubehör: Hammermutter M6, Nut 10 mm (S. 3-4)
Abstandshalter

G FS3 Abstandshalter Nr. FS
DIN912 Set 10 3 842 539 497 FS3
M6x55
Material: PA; schwarz
DIN 9021 Befestigungsmaterial: Stahl; nichtrostend
-A6,4
Lieferumfang: Inkl. Befestigungsmaterial (FS)

40

19770

L ø18 23,5 ▶ Klemmhalter vertikal für den Aufbau höhenverstellbarer
Führungen
▶ Zubehör, optional: Klemmhebel M6x40 (S. 4-13)
36

Klemmhalter vertikal D18 L160 Nr.
207 10 3 842 539 500
159 Material: PA; schwarz
Mutter, Schraube: Stahl; nichtrostend
Zubehör: Stopfen 16
18
19771 4
▶ Rohr D18 für den Aufbau höhenverstellbarer vertikaler
Halter oder Querträger für Oberführungen

ø18 Rohr D18 L (mm) Nr.
3000 3 842 539 339
Material: Edelstahl
Zubehör: Stopfen

19774

Bosch Rexroth AG, 3 842 540 391 (2019-07)
