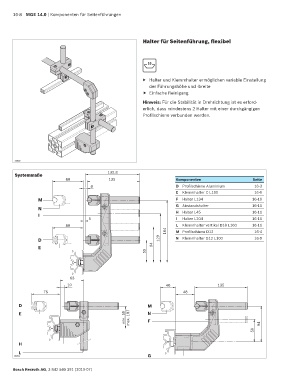

16-8 MGE 14.0 | Komponenten für Seitenführungen
Halter für Seitenführung, flexibel
10
▶ Halter und Klemmhalter ermöglichen variable Einstellung
der Führungshöhe und -breite
f Einfache Reinigung
Hinweis: Für die Stabilität in Drehrichtung ist es erford-
erlich, dass mindestens 2 Halter mit einer durchgängigen
Profilschiene verbunden werden.
20800
135,8
Systemmaße
80 135 Komponenten Seite
8 D Profilschiene Aluminium 16-3
E Klemmhalter C L100 16-9
M F Halter L134 16-10
G Abstandshalter 16-11
N H Halter L45 16-11
I
5 I Halter L204 16-10
80 L Klemmhalter vertikal D18 L160 16-11
164 M Profilschiene D12 16-4
D 129 N Klemmhalter D12 L100 16-9
E 94
59
63
10 40 135
75 48
D M
E N
min. 59 max. 187 F 94
59
H
L
36861 G
Bosch Rexroth AG, 3 842 540 391 (2019-07)
