Technische Daten | MGE 13.2 19-11

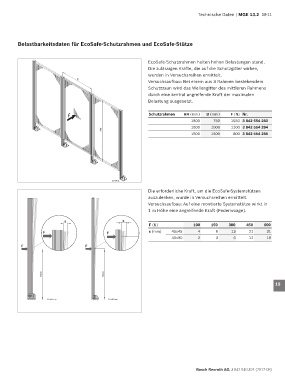

Belastbarkeitsdaten für EcoSafe-Schutzrahmen und EcoSafe-Stütze 1

2
EcoSafe-Schutzrahmen halten hohen Belastungen stand.
Die zulässigen Kräfte, die auf die Schutzgitter wirken, 3
wurden in Versuchsreihen ermittelt.
B
Versuchsaufbau: Bei einem aus 3 Rahmen bestehendem 4
Schutzzaun wird das Wellengitter des mittleren Rahmens
durch eine zentral angreifende Kraft der maximalen 5
Belastung ausgesetzt.
6
F Schutzrahmen HR (mm) B (mm) F (N) Nr.
1800 750 1650 3 842 554 283 7
1800 1000 1100 3 842 554 284
H R
1800 1500 800 3 842 554 285
8

9

10

11
EcS-0601.eps
Die erforderliche Kraft, um die EcoSafe-Systemstützen 12
auszulenken, wurde in Versuchsreihen ermittelt.
Versuchsaufbau: Auf eine montierte Systemstütze wirkt in 13
1 m Höhe eine angreifende Kraft (Federwaage).
14
s s
F (N) 100 150 300 450 600
F F s (mm) 45x45 4 6 13 21 31 15
45x90 2 3 6 12 18
16
F F
17

18
1000 1000
19

20
EcS-0602a.eps EcS-0602b.eps
21
