Sensoren und Schalterhalter | MGE 13.2 18-7

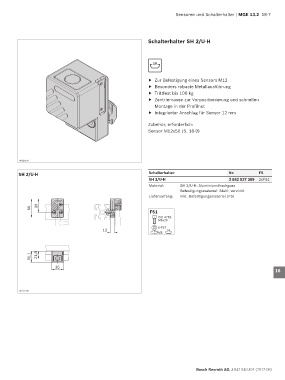

Schalterhalter SH 2/U-H 1

2
10
3
f Zur Befestigung eines Sensors M12 4
f Besonders robuste Metallausführung
f Trittfest bis 100 kg 5
f Zentriernasen zur Vorpositionierung und schnellen
Montage in der Profilnut
f Integrierter Anschlag für Sensor 12 mm 6

Zubehör, erforderlich: 7
Sensor M12x50 (S. 18-9)
8

9

00125176
10
SH 2/U-H Schalterhalter Nr. FS
SH 2/U-H 3 842 537 289 2xFS1 11
Material: SH 2/U-H: Aluminiumdruckguss
Befestigungsmaterial: Stahl; verzinkt 12
Lieferumfang: Inkl. Befestigungsmaterial (FS)
13
55 39
FS1
ISO 4762- 14
M6x20
6-FST
13 10 15
M6
16

31,1 21,8 17

35
18

19

00125240
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
