18-4 MGE 13.2 | Sensoren und Schalterhalter

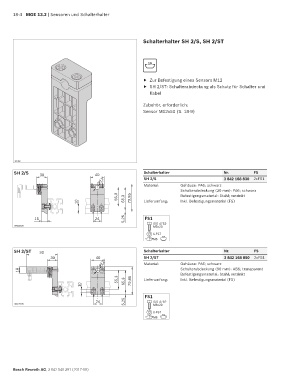

Schalterhalter SH 2/S, SH 2/ST

10

f Zur Befestigung eines Sensors M12
f SH 2/ST: Schalterabdeckung als Schutz für Schalter und
Kabel
Zubehör, erforderlich:
Sensor M12x50 (S. 18-9)

20798
SH 2/S 30 40 Schalterhalter Nr. FS
ø12 SH 2/S 3 842 168 830 2xFS1
Material: Gehäuse: PA6; schwarz
Schalterabdeckung (30 mm): PA6; schwarz
55,3 65,3 79,85 Befestigungsmaterial: Stahl; verzinkt
10 Lieferumfang: Inkl. Befestigungsmaterial (FS)

5,25
15 24 FS1
M6x20
00012825 ISO 4762-
6-FST
10
M6

SH 2/ST 90 Schalterhalter Nr. FS
30 40 SH 2/ST 3 842 168 850 2xFS1
ø12 Material: Gehäuse: PA6; schwarz
18 Schalterabdeckung (90 mm): ABS; transparent
Befestigungsmaterial: Stahl; verzinkt
55,3 65,3 79,85 Lieferumfang: Inkl. Befestigungsmaterial (FS)
10
FS1
24 5,25 ISO 4762-
00012826 M6x20
6-FST
M6 10

Bosch Rexroth AG, 3 842 540 391 (2017-08)
