Werkzeuge | MGE 13.2 14-5

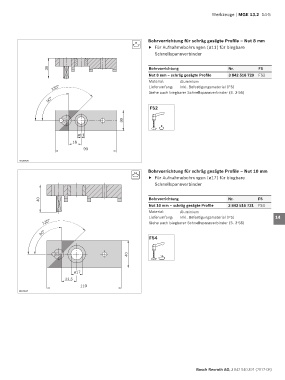

Bohrvorrichtung für schräg gesägte Profile – Nut 8 mm
8 1
f Für Aufnahmebohrungen (ø11) für biegbare
Schnellspannverbinder
2
30 Bohrvorrichtung Nr. FS 3
Nut 8 mm – schräg gesägte Profile 3 842 516 729 FS2
Material: Aluminium 4
135° Lieferumfang: Inkl. Befestigungsmaterial (FS)
Siehe auch biegbarer Schnellspannverbinder (S. 3-56)
90° 5
FS2 6
30 7
8
ø11 8
18
90 9
00109826
10
Bohrvorrichtung für schräg gesägte Profile – Nut 10 mm
10
f Für Aufnahmebohrungen (ø17) für biegbare 11
Schnellspannverbinder
12
40 Bohrvorrichtung Nr. FS
Nut 10 mm – schräg gesägte Profile 3 842 516 731 FS4 13
Material: Aluminium
Lieferumfang: Inkl. Befestigungsmaterial (FS) 14
135° Siehe auch biegbarer Schnellspannverbinder (S. 3-56)
90° 15
FS4
16
40 10 17
ø17 18
22,5
19
110
00109827
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
