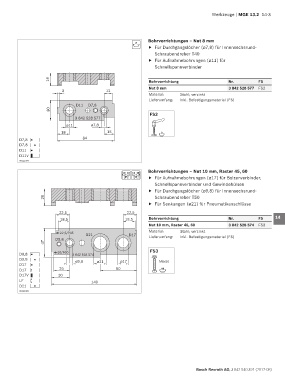

Page 399 - MGE 13.2

Werkzeuge | MGE 13.2 14-3

Bohrvorrichtungen – Nut 8 mm
8 1
f Für Durchgangslöcher (ø7,8) für Innensechsrund-
Schraubendreher T40 2
f Für Aufnahmebohrungen (ø11) für
Schnellspannverbinder
3
19 Bohrvorrichtung Nr. FS 4
Nut 8 mm 3 842 528 577 FS2
3 12
Material: Stahl; verzinkt 5
Lieferumfang: Inkl. Befestigungsmaterial (FS)
D11 D7,8
30 6
FS2
3 842 528 577
ø11 ø7,8 7
18 15 8
D7,8 84 8
D7,8
D11 9
D11V
00111394
10
Bohrvorrichtungen – Nut 10 mm, Raster 45, 60
10 10 10 10
45 60 f Für Aufnahmebohrungen (ø17) für Bolzenverbinder, 11
Schnellspannverbinder und Gewindehülsen
f Für Durchgangslöcher (ø9,8) für Innensechsrund- 12
28 Schraubendreher T50
f Für Senkungen (ø21) für Pneumatikanschlüsse 13
22,5 22,5
18,5 19,5 Bohrvorrichtung Nr. FS 14
Nut 10 mm, Raster 45, 60 3 842 528 574 FS3
22,5/P45 D21 D17 Material: Stahl; verzinkt 15
D9,8 Lieferumfang: Inkl. Befestigungsmaterial (FS)
47 16

D9,8 30/P60 3 842 528 574 FS3
D9,8 ø9,8 ø21 ø17 M8x50 17
D17
D17 26 60 10 18
D17V 30
LF 140
D21 19
00111395
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
