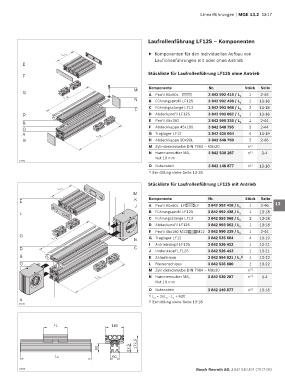

Page 355 - MGE 13.2

Linearführungen | MGE 13.2 13-17

Laufrollenführung LF12S – Komponenten 1

L 1 f Komponenten für den individuellen Aufbau von 2
Laufrollenführungen mit oder ohne Antrieb
E
3
Stückliste für Laufrollenführung LF12S ohne Antrieb
F
4
M Komponente Nr. Stück Seite
G A Profil 90x90L 3 842 992 415 / L 1 2-46
L 2 2 5
N B Führungsprofil LF12S 3 842 992 438 / L 2 1 13-18
C C Führungsstange LF12 3 842 993 968 / L 2 2 13-18 6
D D Abdeckprofil LF12S 3 842 993 062 / L 2 1 13-18
E Profil 45x180 3 842 990 335 / L 1 2-44
B 1 7
O F Abdeckkappe 45x180 3 842 548 795 2 2-44
A L 2 G Traglager LF12 3 842 535 664 4 13-19 8
H H Abdeckkappe 90x90L 3 842 548 759 2 2-46
M Zylinderschraube DIN 7984 – M8x30 n 1)
N Hammermutter M8, 3 842 530 287 n 1) 3-4 9
Nut 10 mm
19731
O Nutenstein 3 842 146 877 n 1) 13-18 10
1) Ermittlung siehe Seite 13-18
11
Stückliste für Laufrollenführung LF12S mit Antrieb
L 1 12
M
E K Komponente Nr. Stück Seite
J A Profil 90x90L LF LF 3 842 992 418 / L 2 1 2-46 13
L B Führungsprofil LF12S 3 842 992 438 / L 2 1 13-18
C Führungsstange LF12 3 842 993 968 / L 2 2 13-18 14
D Abdeckprofil LF12S 3 842 993 062 / L 1 13-18
2
E Profil 45x180 M12 M12 3 842 990 339 / L 1 1 2-44 15
G
L 2 N G Traglager LF12 3 842 535 664 4 13-19
I Antriebskopf LF12S 3 842 526 412 1 13-21 16
D C J Umlenkkopf LF12S 3 842 526 413 1 13-21
B K Zahnriemen 3 842 994 821 / L 1) 1 13-22 17
3
O L Riemenschloss 3 842 535 680 2 13-22
I M Zylinderschraube DIN 7984 – M8x30 n 2) 18
L 2 N Hammermutter M8, 3 842 530 287 n 2) 3-4
Nut 10 mm 19
O Nutenstein 3 842 146 877 n 2) 13-18
1) L = 2xL - L + 630 20
1
2
3
A 2) Ermittlung siehe Seite 13-18
19732
21
L 1 180

90 92,5 172,5

L 2 90

19870 Bosch Rexroth AG, 3 842 540 391 (2017-08)
