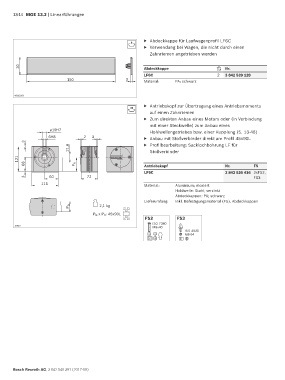

13-14 MGE 13.2 | Linearführungen

f Abdeckkappe für Laufwagenprofil LF6C
8
f Verwendung bei Wagen, die nicht durch einen
Zahnriemen angetrieben werden

30 Abdeckkappe Nr.
LF6C 2 3 842 539 120
150 3 Material: PA; schwarz

00132251
f Antriebskopf zur Übertragung eines Antriebsmoments
10
auf einen Zahnriemen
f Zum direkten Anbau eines Motors oder (in Verbindung
mit einer Steckwelle) zum Anbau eines
ø19H7 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46)
6H8 2 3 f Anbau mit Stoßverbinder direkt am Profil 45x90L
3 Profilbearbeitung: Sacklochbohrung LF für
21,8 f Stoßverbinder

121
68 P h Antriebskopf Nr. FS
LF6C 3 842 526 416 2xFS2,
3 60 72 FS3
115 Material: Aluminium; eloxiert
Hohlwelle: Stahl; verzinkt
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
P b 2,1 kg
P b x P h : 45x90L
FS2 FS3
ISO 7380
19939
M8x40
ISO 4035
M8-04
