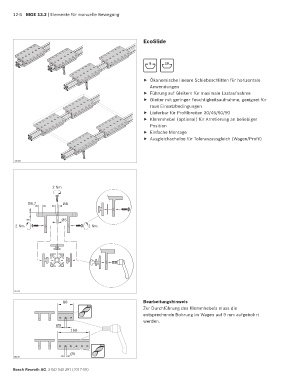

12-6 MGE 13.2 | Elemente für manuelle Bewegung

EcoSlide

8 10

f Ökonomische lineare Schiebeschlitten für horizontale
Anwendungen
f Führung auf Gleitern für maximale Lastaufnahme
f Gleiter mit geringer Feuchtigkeitsaufnahme, geeignet für
raue Einsatzbedingungen
f Lieferbar für Profilbreiten 30/45/60/90
f Klemmhebel (optional) für Arretierung an beliebiger
Position
f Einfache Montage
f Ausgleichscheibe für Toleranzausgleich (Wagen/Profil)

26784

2 Nm

Ø8,7 Ø8

3 Ø5
2 Nm 2 Nm

26124
80 Bearbeitungshinweis
Zur Durchführung des Klemmhebels muss die
entsprechende Bohrung im Wagen auf 9 mm aufgebohrt
werden.
Ø9
160

Ø9
26125
