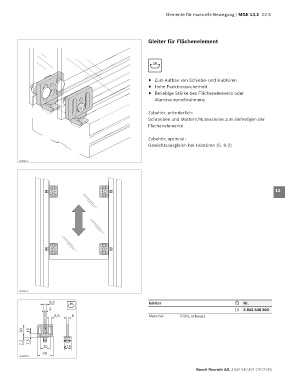

Page 295 - MGE 13.2

Elemente für manuelle Bewegung | MGE 13.2 12-3

Gleiter für Flächenelement 1

2
10
3
f Zum Aufbau von Schiebe- und Hubtüren 4
f Hohe Funktionssicherheit
f Beliebige Stärke des Flächenelements oder
Aluminiumprofilrahmens 5

6
Zubehör, erforderlich:
Schrauben und Muttern/Nutensteine zum Befestigen der
Flächenelemente 7

Zubehör, optional: 8
Gewichtsausgleich bei Hubtüren (S. 9-2)
9

00109572
10
11

12

13

14

15

16

17

18

19

00109574
20
6,6 10 Gleiter Nr.
3 10 3 842 530 303 21
6,6 6 Material: POM; schwarz

30 15

2,2 7,5
25 ø18
40
00109573

Bosch Rexroth AG, 3 842 540 391 (2017-08)
