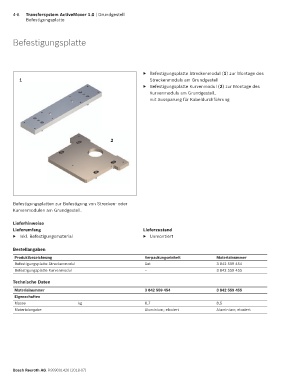

4-8   Transfersystem ActiveMover 1.0 | Grundgestell
            Befestigungsplatte




      Befestigungsplatte






                                                             ▶   Befestigungsplatte Streckenmodul (1) zur Montage des
         1                                                      Streckenmoduls am Grundgestell
                                                             ▶   Befestigungsplatte Kurvenmodul (2) zur Montage des
                                                                Kurvenmoduls am Grundgestell,
                                                                mit Aussparung für Kabeldurchführung









                                               2














      Befestigungsplatten zur Befestigung von Strecken- oder
      Kurvenmodulen am Grundgestell.

      Lieferhinweise
      Lieferumfang                                           Lieferzustand
      ▶   Inkl. Befestigungsmaterial                         ▶   Unmontiert

      Bestellangaben
       Produktbezeichnung                                     Verpackungseinheit           Materialnummer
       Befestigungsplatte Streckenmodul                       Set                          3 842 559 454
       Befestigungsplatte Kurvenmodul                         –                            3 842 559 455

      Technische Daten
       Materialnummer                                         3 842 559 454                3 842 559 455
       Eigenschaften
       Masse                      kg                          6,7                          8,5
       Materialangabe                                         Aluminium; eloxiert          Aluminium; eloxiert














      Bosch Rexroth AG, R999001426 (2018-07)
