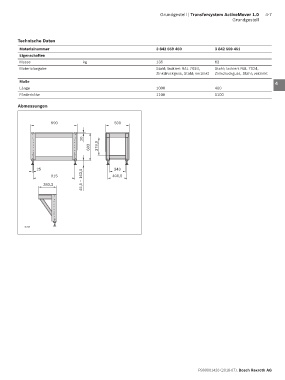

Grundgestell | Transfersystem ActiveMover 1.0   4-7
                                                                                                  Grundgestell




        Technische Daten
                                                                                                                    1
         Materialnummer                                           3 842 559 450            3 842 559 451
         Eigenschaften                                                                                              2
         Masse                      kg                            135                      62
         Materialangabe                                           Stahl; lackiert RAL 7024,   Stahl; lackiert RAL 7024,   3
                                                                  Zinkdruckguss, Stahl; verzinkt  Zinkdruckguss, Stahl; verzinkt
         Maße                                                                                                       4
         Länge                                                    1000                     400
         Förderhöhe                                               1100                     1100                     5

        Abmessungen
                                                                                                                    6


                      990                        500                                                                7

                                                                                                                    8
                                    20
                                      603  379,9                                                                    9


                                                                                                                    10
                25                               343
                                   45,5 – 163,5
                      915                       406,5                                                               11
                   383,3                                                                                            12


                                                                                                                    13


                                                                                                                    14

           35404
                                                                                                                    15

                                                                                                                    16

                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999001426 (2018-07), Bosch Rexroth AG
