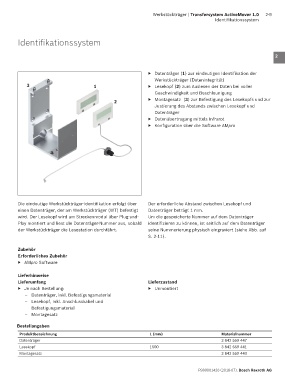

Werkstückträger | Transfersystem ActiveMover 1.0 2-9
Identifikationssystem

Identifikationssystem 1

2

3
▶ Datenträger (1) zur eindeutigen Identifikation der
Werkstückträger (Datenintegrität)
3 1 ▶ Lesekopf (2) zum Auslesen der Daten bei voller 4
Geschwindigkeit und Beschleunigung 5

2 ▶ Montagesatz (3) zur Befestigung des Lesekopfs und zur
Justierung des Abstands zwischen Lesekopf und
Datenträger 6
▶ Datenübertragung mittels Infrarot
▶ Konfiguration über die Software AMpro 7

8

9

10

11

12

Die eindeutige Werkstückträger-Identifikation erfolgt über Der erforderliche Abstand zwischen Lesekopf und 13
einen Datenträger, der am Werkstückträger (WT) befestigt Datenträger beträgt 1 mm.
wird. Der Lesekopf wird am Streckenmodul über Plug-and- Um die gespeicherte Nummer auf dem Datenträger 14
Play montiert und liest die Datenträger-Nummer aus, sobald identifizieren zu können, ist seitlich auf dem Datenträger
der Werkstückträger die Lesestation durchfährt. seine Nummerierung physisch eingraviert (siehe Abb. auf 15
S. 2-11).
16
Zubehör
Erforderliches Zubehör 17
▶ AMpro Software
18
Lieferhinweise
Lieferumfang Lieferzustand 19
▶ Je nach Bestellung: ▶ Unmontiert
– Datenträger, inkl. Befestigungsmaterial 20
– Lesekopf, inkl. Anschlusskabel und
Befestigungsmaterial 21
– Montagesatz

22
Bestellangaben
Produktbezeichnung L (mm) Materialnummer 23
Datenträger 3 842 559 447
Lesekopf 1500 3 842 559 441 24
Montagesatz 3 842 559 440

R999001426 (2018-07), Bosch Rexroth AG
