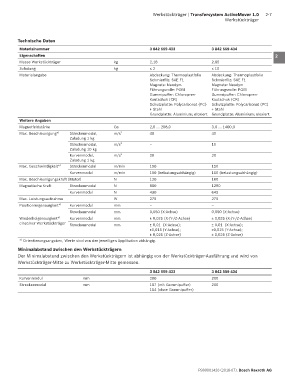

Werkstückträger | Transfersystem ActiveMover 1.0 2-7
Werkstückträger

Technische Daten
1
Materialnummer 3 842 559 433 3 842 559 434
Eigenschaften 2
Masse Werkstückträger kg 2,18 2,65
Zuladung kg ≤ 2 ≤ 10 3
Materialangabe Abdeckung: Thermoplastfolie Abdeckung: Thermoplastfolie
Schmierfilz: SAE F1 Schmierfilz: SAE F1
Magnete: Neodym Magnete: Neodym 4
Führungsrolle: POM Führungsrolle: POM
Gummipuffer: Chloropren- Gummipuffer: Chloropren- 5
Kautschuk (CR) Kautschuk (CR)
Schutzplatte: Polycarbonat (PC) Schutzplatte: Polycarbonat (PC)
+ Stahl + Stahl 6
Grundplatte: Aluminium; eloxiert Grundplatte: Aluminium; eloxiert
Weitere Angaben 7
Magnetfeldstärke Gs 2,5 ... 268,0 3,0 ... 1400,0
Max. Beschleunigung* ) Streckenmodul, m/s 2 40 40
Zuladung 1 kg 8
Streckenmodul, m/s 2 – 10
Zuladung 10 kg 9
Kurvenmodul, m/s 2 20 20
Zuladung 1 kg
Max. Geschwindigkeit* ) Streckenmodul m/min 150 150 10
Kurvenmodul m/min 150 (belastungsabhängig) 150 (belastungsabhängig)
Max. Beschleunigungskraft (Motor) N 120 160 11
Magnetische Kraft Streckenmodul N 860 1290
Kurvenmodul N 430 645 12
Max. Leistungsaufnahme W 275 275
Positioniergenauigkeit* ) Kurvenmodul mm – – 13
Streckenmodul mm 0,050 (X-Achse) 0,050 (X-Achse)
Wiederholgenauigkeit* ) Kurvenmodul mm ± 0,025 (X-/Y-/Z-Achse) ± 0,025 (X-/Y-/Z-Achse) 14
einzelner Werkstückträger Streckenmodul mm ± 0,01 (X-Achse); ± 0,01 (X-Achse);
±0,015 (Y-Achse); ±0,015 (Y-Achse); 15
± 0,025 (Z-Achse) ± 0,025 (Z-Achse)
* Orientierungsangaben, Werte sind von der jeweiligen Applikation abhängig.
)
16
Minimalabstand zwischen den Werkstückträgern
Der Minimalabstand zwischen den Werkstückträgern ist abhängig von der Werkstückträger-Ausführung und wird von 17
Werkstückträger-Mitte zu Werkstückträger-Mitte gemessen.
3 842 559 433 3 842 559 434 18
Kurvenmodul mm 200 200
Streckenmodul mm 167 (mit Gummipuffer) 200 19
154 (ohne Gummipuffer)
